Enkel straal laser unit opbouw


Dan is het nu de beurt aan de laserunit. We onderscheiden de enkelstraals laserunit en de 3-straals laserunit. Het uitlezen van het puttenspoor berust bij beide units op het zelfde principe. De focus en spoorvolgregelingen werken echter op heel verschillende manieren. De 3-straals laserunit maakt bijv. gebruik van de laserlicht eigenschap " gelijke polarisatie ". De enkelstraals unit maakt hier geen gebruik van. Dit hoofdstuk tracht de werking van deze unit duidelijk te maken. De enkelstraals unit ziet er als volgt uit:
Picture by myself

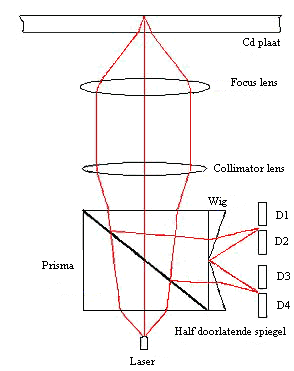

De laserbundel komt binnen in het prisma. Hierin zit een half doorlatende spiegel, die de helft van het laserlicht doorlaat. De andere helft wordt afgebogen onder een hoek van 45 graden t.o.v. de spiegel. Hier wordt verder niets mee gedaan. Het niet afgebogen gedeelte komt door de collimaterlens. Deze maakt van de divergerende bundel, een evenwijdige bundel. Hiermee wordt bereikt dat de afstand tot de volgende lens (focuslens) niet kritisch is. Deze focuslens focuseert de laserbundel tot een 1 micrometer kleine spot op de reflecterende laag van de CD-plaat. Hiervandaan gaat het laserlicht dezelfde weg terug, door de focuslens, collimatorlens en het prisma met de half-doorlatende spiegel. Hier wordt weer de helft afgebogen naar een wigvormig prisma, die de laserbundel splitst in 2 halve kegelvormige bundels. Deze hebben beide hun focuspunt op de laserdetector.
