De CD plaat

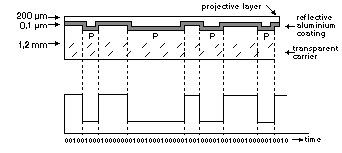

De CD plaat heeft een diameter van 12 cm en is gemaakt van een transparante drager van 1,2 mm dikte. Hier worden putjes in geperst d.m.v. een persstempel. Deze bevat de muziekinformatie. De zijde met de putjes wordt bedekt met een zeer dunne reflecterende laag en afgedicht met een harde beschermlaag waar eventueel een label op afgedrukt kan worden. De informatie wordt dus vanaf de onderzijde van de plaat gelezen. De putjes vanaf deze kant worden herkend als bultjes: dammetjes genoemd en de niet ingeperste gedeeltes worden herkend als kuiltjes: putjes genoemd .

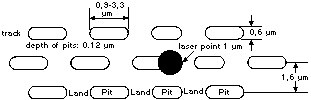

Het is niet zo ,zoals vele denken, dat de dammetjes een digitale "1" vertegenwoordigen en de putjes een digitale "0", maar dit zit iets anders, nl.: Elke overgang van put >dam of dam >put vertegenwoordigt een logische "1" en alle andere toestanden een logische "0" ! Deze putjes en dammetjes bevinden zich in een spiraalvormig spoor dat begint aan de binnenkant van de plaat en eindigt aan de buitenkant. Om precies te zijn tussen een diameter van 46 mm en 117 mm. Deze spiraal wordt door een laser met een constante snelheid van ongeveer 1.25 meter/sec. uitgelezen. De CD moet dus aan de binnenkant harder draaien dan aan de buitenkant. Het toerental van de plaat varieert hierdoor van ongeveer 500 toeren/min. tot ongeveer 200 toeren/min. Een put heeft een lengte variërend tussen 0,9 en 3,3 micron en is 0,6 micron breed en 0,12 micron diep.

Pictures by Philips
Omdat deze minuscule afmetingen u waarschijnlijk weinig zullen zeggen, zullen we de maten met 1000 vermenigvuldigen. Nu is de 12 cm CD plaat een schijf met een diameter van maar liefst 120 meter !, met een dikte van 1,2 meter. Op deze 1,2 meter komt nu de 1 mm dunne laserstraal de transparante schijf binnen om op de bodem "zandkorrels" waar te nemen waarvan de ene 0,12 mm ! dieper ligt dan de andere (putjes en dammetjes). Deze zandkorreltjes zijn 0,6 mm breed en hebben een lengte van 0,9 mm tot 3,3 mm. De zandkorrels van het spoor ernaast liggen er maar 1,6 mm vandaan. Hoezo nauwkeurigheid nodig !. Hoe dit allemaal gerealiseerd wordt zien we in het volgende hoofdstuk. Hier zien we wat er allemaal precies op een CD staat en hoe.
