Deze is complexer van opbouw en werking dan de enkel-straal laser unit. De laserbundel wordt door een rooster in 3 bundels verdeeld ( diffractie ). De hoofd bundel hieruit leest de informatie ( muziek ) van de CD-plaat. De andere 2 nemen de spoorvolging voor hun rekening. De intensiteit van de hoofdbundel is ongeveer drie maal zo sterk als de twee hulpbundels. De drie bundels komen door een polarisatie deelkubus (wollaston prisma) gevolgd door een collimatorlens en een 1/4 lambda plaatje. Deze verschuift de fase van het liniair gepolariseerde laser licht precies 1/4 golflengte. Vervolgens komen de stralen aan bij een spiegel die de stralen 90 graden afbuigt en doorstuurt naar de objectief lens, die de bundels scherp stelt op de CD- plaat. Hiervandaan dezelfde weg terug. Het 1/4 lambda plaatje verschuift nu de fase van het laserlicht weer 1/4 golflengte zodat de totale faseverschuiving precies 180 graden bedraagt. Door deze verschuiving wordt het licht in de gepolariseerde deelkubus geheel afgebogen naar een cylindrische lens, waarachter de fotodetectoren zijn opgesteld.

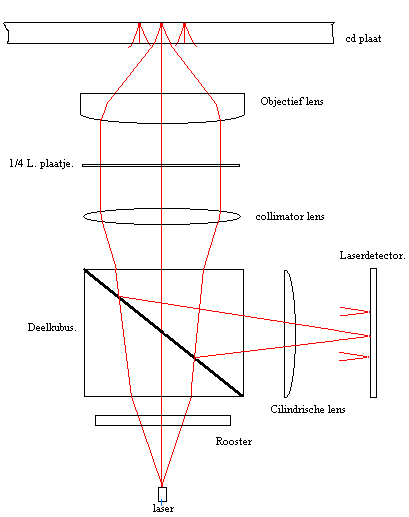

De 3 straal laser unit.
Vier fotodiodes opgesteld in een vierkant voor detectie van de hoofdbundel met de muziek en focusinformatie. De twee hulpstralen komen terecht op 2 extra dioden. Iedere straal heeft zijn eigen detector. Deze zorgen voor de radiaal regeling.
Fotodetector van de drie straal laser unit.
De laserunit is op een slede gemonteerd. Zo kan de CD tangentaal afgetast worden. Dit mechanisme is echter niet zo snel om het spoor te volgen. Voor de snelle correcties wordt de spiegel voor de focuslens gebruikt. Deze is ook beweegbaar en is aangesloten op een eigen Radial Servo Circuit.
